一般性能

此類閥門僅起轉向器作用。只有中路通道能關閉介質流體，具體請看示意圖。

工作溫度：從-20 °C至+150 °C

工作壓力：請看附表。

適用介質：空氣、水、氣體、油類、石化產品及腐蝕性流體。

三通端點暗螺紋符合ISO 228標準。

連接執行器符合ISO 5211標準

配置手柄的此類閥門沒有符合ISO 5211標準的執行器連接口，不可連接任何型號執行器。

提供特殊安裝連接要求

 密封材料：PTFE聚四氟乙烯（加玻璃）；

          PTFE（加碳石墨）；

         高密度聚乙烯。

如有其它特殊要求，請與我們的技術部門聯系

資質證書

ATEX防爆型符合歐盟2014-34-EU 標準

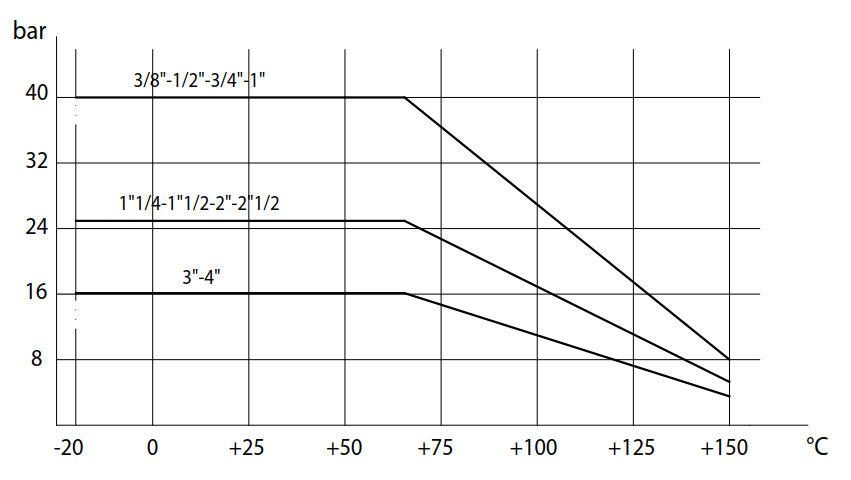

壓力/溫度表??

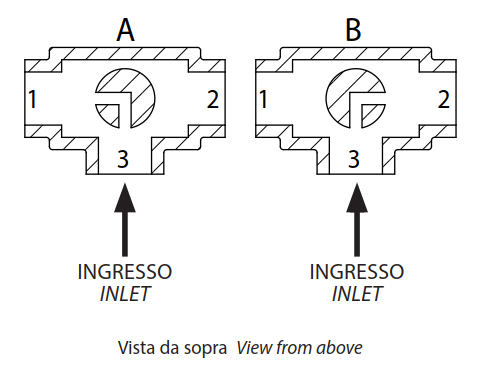

“L”型活塞球示意圖

備注：連接SR執行器后，活塞球的關閉位子應是“A”

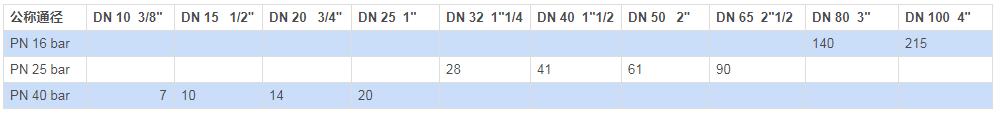

起步扭矩 Nm

后面幾頁表中所列的執行器與閥門對接標準，適用于液體或氣體、清潔和中等溫度介質的閥門。為獲取更詳細的信息資料，請與我們的技術部門聯系。扭矩?cái)?shù)值可隨溫度及介質的不同而有所變化。安全系數為1.4。工作扭矩在閥門頻繁開閉使用后，與開始使用時的數值相比，會有明顯的減弱。?

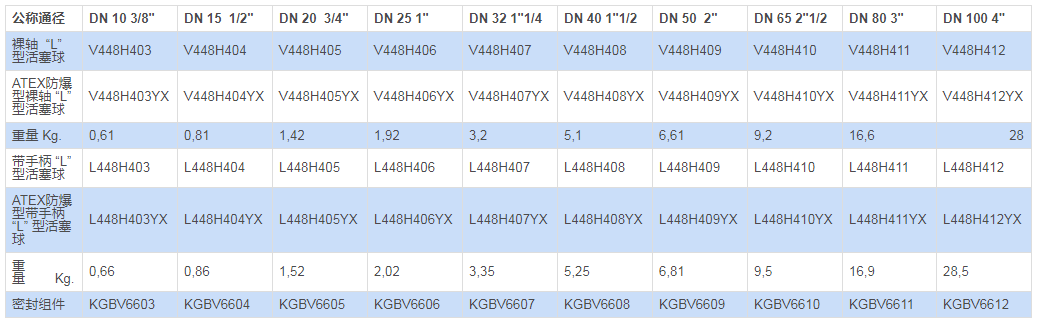

編號 448閥門的安裝連接標準?

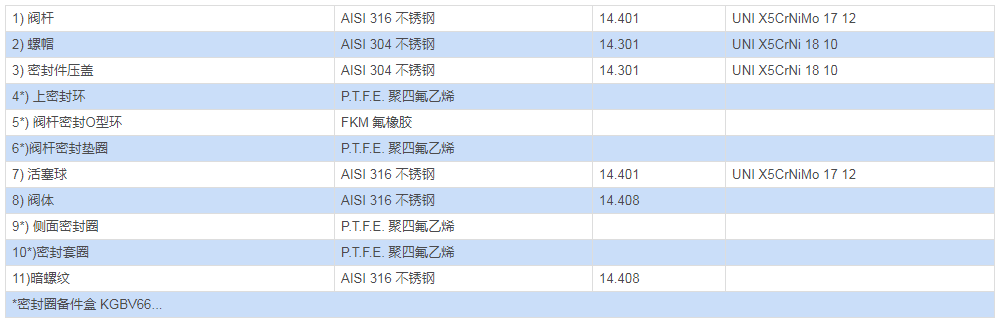

材料

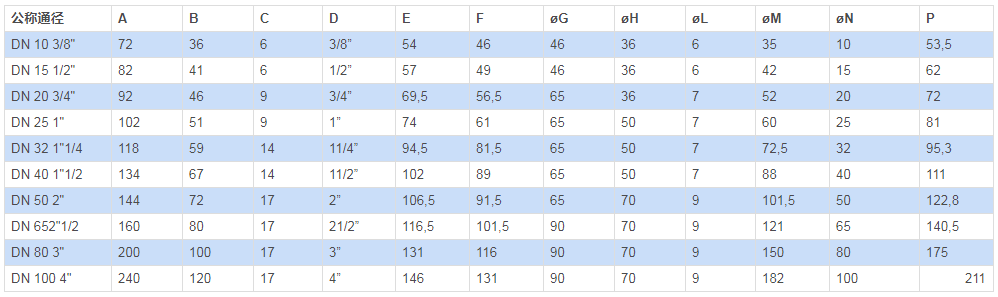

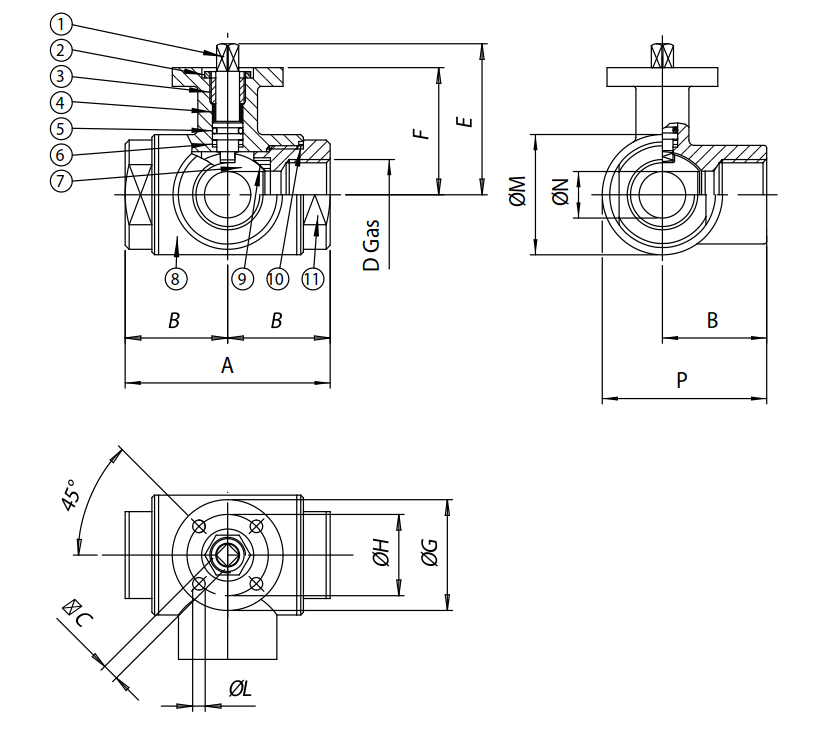

尺寸
