一般性能

兩端暗螺紋連接符合DIN/ISO 228標準

此類閥門僅可作為介質流體轉向器，不起任何關閉介質流體作用，并須連接于連接管套中間位子。

工作溫度：從-10 °C至+100 °C

工作壓力：3/8” -1/2” PN 500; 3/4”-1” PN 315。

適用介質：油類、石化產品。

提供特殊安裝連接要求

 如有其它特殊要求，請與我們的技術部門聯系。

資質證書

ATEX防爆型符合歐盟2014-34-EU 標準

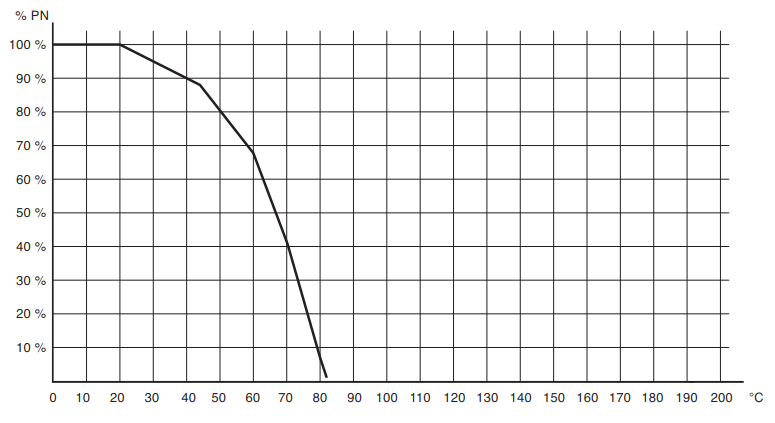

壓力/溫度表????

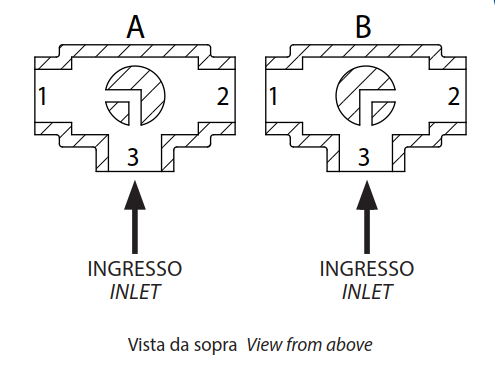

示意圖所繪的是“L”型活塞球

備注：與SR彈簧復位執行器連接，活塞球的關閉位子位于“A”

起步扭矩 Nm ?

扭矩?cái)?shù)值可隨溫度及介質的不同而有所變化。安全系數為1.4。工作扭矩在閥門頻繁開閉使用后，與開始使用時的數值相比，會有明顯的減弱。?

后面幾頁表中所列的執行器與閥門對接標準，適用于液體或氣體、清潔和中等溫度介質的閥門。為獲取更詳細的信息資料，請與我們的技術部門聯系。

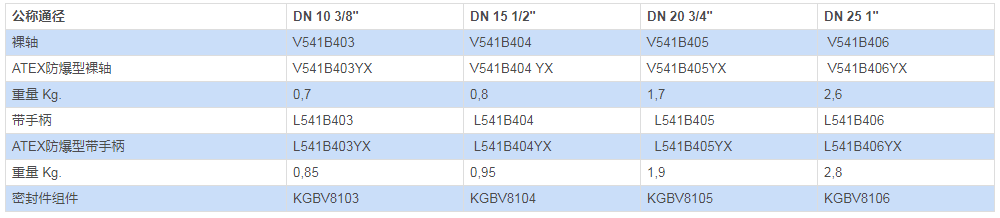

編號 541閥門的安裝連接標準

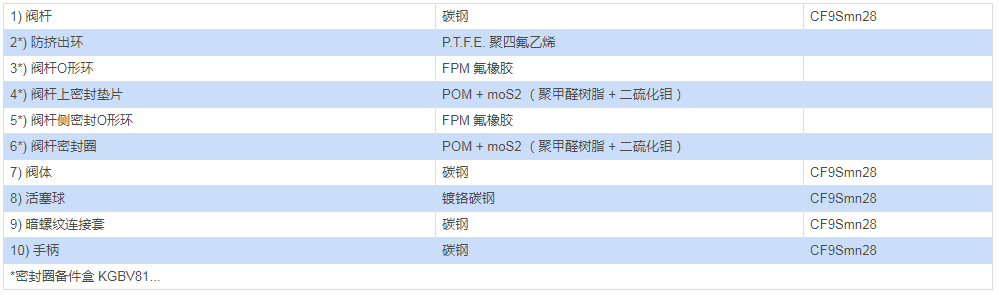

材料

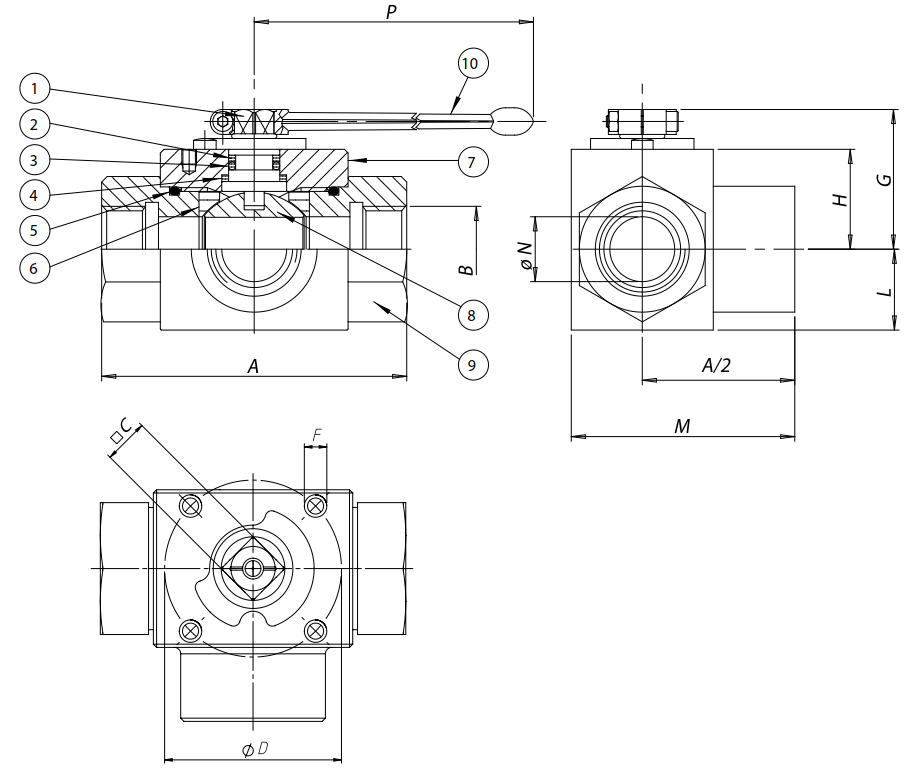

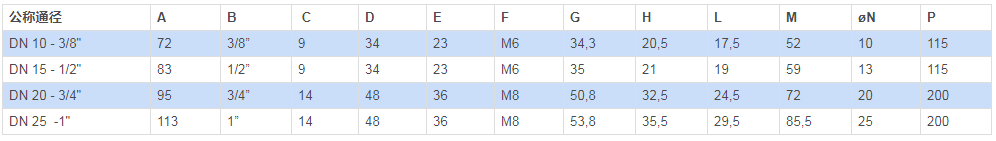

尺寸
